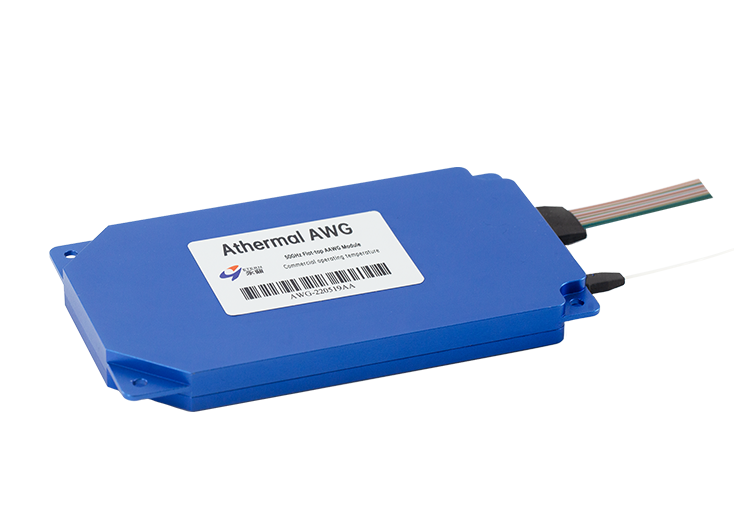

50GHz平顶型AAWG

永鼎光电子阵列波导光栅（AWG）是一种具有成本效益的高性能DWDM复用/解复用设备，在C和L波段ITU网格的50GHz通道间隔上运行，不需要任何电力。永鼎光电子 AAWG在紧凑的封装中提供低插入损耗、出色的通道隔离、易于光纤处理和长期可靠性。该产品具有Telcordia GR-1221-CORE和GR-1209-CORE资格，并获得RoHS认证。

产品咨询

产品特性

创造性的AWG芯片的核心能力，以实现可靠的性能

多达96个通道的C+L波段ITU-T 50GHz网格，兼容MSA的Athermal AWG

符合Telcordia GR-1209和GR-1221标准

成熟和规模化的生产能力

应用

WDM传输

城域网和长距离网络

规格参数

Parameter		Units	Value
Channels			80, 88, 96 or customized
Channel Spacing		GHz	50
Reference Passband		GHz	±6.25
Wavelength Accuracy		pm	±50
Insertion Loss1	Typ.	dB	5.5
	Max.		6
Insertion Loss Uniformity		dB	≤1.5
Polarization Dependent Loss (PDL)		dB	≤0.5
1dB Bandwidth		nm	≥0.4
3dB Bandwidth		nm	≥0.6
Adjacent Channel Isolation		dB	≥25
Non-Adjacent Channel Isolation		dB	≥30
Total Crosstalk		dB	≥22
Return Loss		dB	≥40
Chromatic Dispersion(CD)		ps/nm	-20 ~ +20
Polarization Mode Dispersion(PMD)		ps	≤0.5
Operating Temperature		℃	-5 to +65
Storage Temperature		℃	-40 to +85
