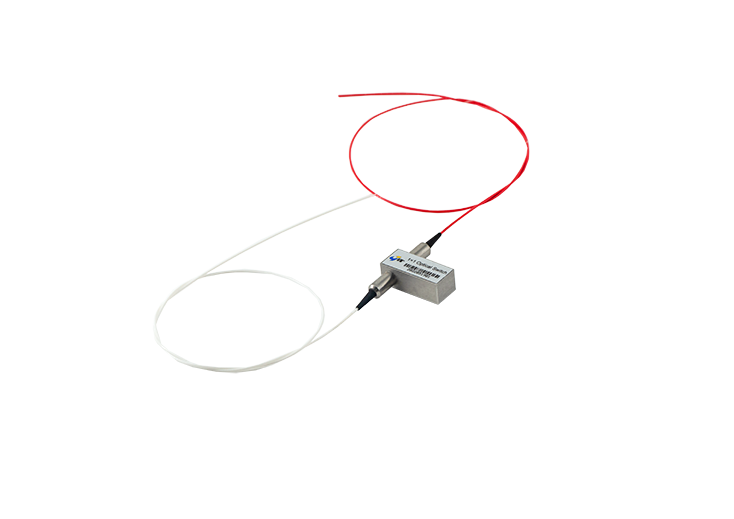

光纤开关（1X1/1X2/2X2BYPASS/2X2）

首页 · 产品中心 · 产品中心 · 光无源器件 ·光纤开关（1X1/1X2/2X2BYPASS/2X2）

永鼎光电子光纤开关是基于折射光学原理设计的，它降低了运动部件的位置敏感性。它具有出色的机械和光学性能，并将1x1、1x2、2x2旁路、2x2、双1x2、双2x2旁路、双2x2等不同的开关配置统一到类似的紧凑封装中。该产品具有Telcordia GR-1073-CORE资格，并符合RoHS标准。

产品特性

低插入损耗和串扰

宽工作波长范围

双向

应用

网络保护和恢复

通道阻断

模块和系统集成

仪器仪表

可配置的OADM

规格参数

Parameter	Units	Single-Mode
Operating Wavelength	nm	1290~ 1330 and/or 1525~ 1610
1x4 Insertion Loss1	dB	≤ 1.0
1x8		≤ 1.2
Return Loss1	dB	≥ 45
Polarization Dependent Loss	dB	≤ 0. 1
Wavelength Dependent Loss	dB	≤ 0.2
Crosstalk	dB	≥ 60
Repeatability	dB	≤ ±0.05
Switch Time	ms	≤ 15
Durability	times	≥ 107
Switch Voltage	VDC	2.7~3.3 or 4.5~5.5
Switch Current Latching	mA	54~66@3V Driving or 36~44@5V Driving
Power Handling	mW	≤ 500
Operating Temperature	°C	-5~+65
Operation Humidity	%RH	5~95
Storage Temperature	°C	-40~+85
Storage Humidity	%RH	5~95
Fiber Type		Corning SMF-28e fiber
Pigtail Type		900m loose tube
Package Dimension	mm	55.0L x 44.0W x 11.9H
