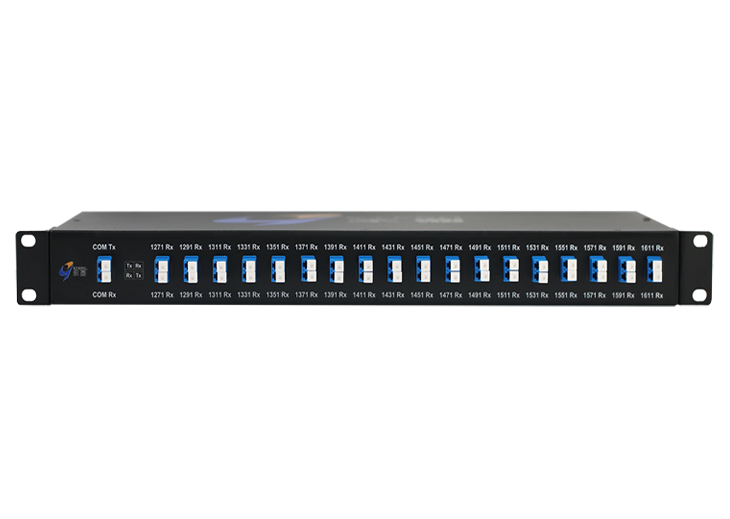

18CH CWDM Mux&Demux

永鼎光电子的CWDM（粗波分复用）MUX/DEMUX（多路复用器/解复用器）是一种多通道CWDM设备，专为经济有效的多波长CWDM传输网络应用而设计。它基于薄膜过滤器（TFF）技术，以20纳米的信道间距运行，ITU网格CWDM波长为1270纳米至1610纳米。

产品咨询

产品特性

创造性的TFF核心能力，以实现可靠的性能

多达18个通道的CWDM，设计灵活

符合Telcordia GR-1209和GR-1221标准

工作温度为-10~70℃，也可定制

应用

规格参数

ETERN Optoelectronics provides a series of customized CWDM MUX/DEMUX devices packaged in metal LGX box, or rack mount to meet different requirements on port configuration (2 to 18 channels, 1310nm/upgrade/monitoring ports available), operating wavelength, package type, fiber type, fiber length, input connector, and output connector.

Parameter	Value
Center Wavelength	1271, 1291, 1311 … 1571, 1591, 1611
Channel Spacing	20nm
Channel Passband	±6.5nm
Insertion Loss, Per Channel	≤3.5dB
Insertion Loss @ 1% Mon	≤24dB
Adjacent Channel Isolation	≥30dB
Non-adjacent Channel Isolation	≥40dB
Passband Ripple	≤0.5dB
Directivity	≥50dB
Return Loss	≥45dB
PDL	≤0.3dB
PMD	≤0.1ps
Power Handling	≤500mW
Operating Temperature	-10~70
Storage Temperature	-40 to 85
Dimensions	44mmx481.8mmx261.2mm
